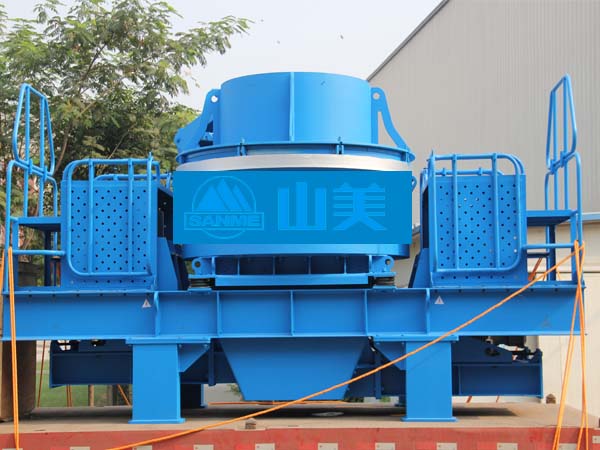

高效制砂機設備簡介：

高效制砂機是目前比較不錯的一種制砂機，主要先進是指，其各項配件都是通過引進國外技術進行加工制造的，其優點多多，綜合了錘式，反擊式制砂機的長處，然后研究出來的，在公路，鐵路，橋梁等各行各業都有了更好的應用。

進料粒度：≤ 100mm  生產能力  102-800t/h

適用范圍：工程領域的水利水電、高等級公路、高速公路和鐵路、客運專線、橋梁、機場跑道、市政工程、高層建筑的機制砂生產和石料整形；礦業領域的磨礦前段細碎工藝，建材、冶金、化工、礦山、耐火材料、水泥、磨料等行業的物料破碎。

適用物料：方解石、浮石、大理石、河卵石、褐煤、白云石、大理石、花崗巖等石頭。

高效制砂機用途：

高效制砂機經過努力的研發目前在許多地方都可以使用，比如說公路，鐵路，橋梁，等各大建筑都有高效制砂機的身影，并且該設備目前沒有人能夠研制出比這更好的，希望我們大家使用好高效制砂機，其性能在各種礦石細碎設備中起著重要的作用。更加高效制砂機的性能，我們能夠做更好的事情，高效制砂機設備可廣泛應用于金屬和非金屬礦石、建筑材料、人工造砂以及各種冶金礦渣的破碎與整形。本機適用于莫氏硬度小于9級的脆性物料,不適用于粘性物料以及含泥土較多的石料。

高效制砂機設備優勢：

專利圓葉輪

深腔結構，允許更高通過量；特殊刀頭結構，提高了合金使用率，延長維修周期。

ROR與ROA較好互換

石打石腔易損件成本低，出料粒形好且均勻，適用與所有類型石料，特別是高磨蝕性物料；石打鐵腔，破碎比大，成砂率高，適用于中等磨蝕性物料。獨特破碎腔體結構，能完美實現"石打石腔-ROR"與"石打鐵腔-ROA"的快速互換。

稀油潤滑轉子

相比傳統脂潤滑轉子轉速范圍更大，能更好滿足各種不同特性物料的破碎需求；專利密封結構，無需更換油封等易損件，真正免維護。

快速可拆卸平臺設計

獨特的平臺結構，不影響道路運輸。既能方便觀察進料、維護設備，又能很好保護電動機免受風吹雨淋。

高自動化程度

自動化程度更高，正常維護更加方便；多種保護措施降低故障停機時間，使用壽命更長。

粒形較好

基于高速撞擊破碎機理，產品粒形優異，呈立方體，且針片狀含量低；因此，特別適用于骨料整形及人工制砂，比如高速公路用骨料的生產加工。

瀑布給料技術

專利給料調節裝置，能精確控制中心入料與瀑布料的比例。瀑布給料技術，既能提高能量利用率，增加產量，又能通過瀑布給料調節產品粒形及控制產品含粉量。

可靠性更高

全系標配西門子合資品牌專用電機；主軸承可選SKF、FAG、TWB、ZWZ等國內外品牌；潤滑站、耐磨件等關鍵零部件均采用國內外品牌產品。

高效制砂機工作原理：

礦石由進料口給入，并沿篩板向下滑動，篩上礦石在落下過程中即被高速旋轉轉子上的硬質合金錘頭所擊碎，并以很高的速度沿切線方向飛向第一塊腔內襯板，襯板又將礦石擊回再與轉子后面甩出的其他礦石相互碰撞，使礦石繼續受到破碎，物料進入第一破碎腔與轉子上的板錘撞擊破碎，然后進入第二破碎腔進行繼續的粉碎，物料在破碎腔中的破碎不但形成了物料的破碎，同時也完成了物料的腔內整形，直至顆粒變成所需要的大小，最后成形的沙子從出料口排出。

高效制砂機用途范圍：

高效制砂機是在多年研制、開發、生產礦山機械的基礎上，吸取國內外同類產品的技術開發的新一代節能、高效破碎機，其性能在各種礦石細碎設備中起著重要的作用。高效制砂機設備可廣泛應用于金屬和非金屬礦石、建筑材料、人工造砂以及各種冶金礦渣的破碎與整形。本機適用于莫氏硬度小于9級的脆性物料,不適用于粘性物料以及含泥土較多的石料。

高效制砂機特點：

1、獨特柳鉚技術，增加機體的強度和韌性，有效降低機器共振。

2、液壓維修起臂，大大降低維修成本。

3、多種破碎方式，滿足不同物料破碎需要。

4、采用進口軸承，保證機器穩定運轉。

5、雙油泵設計，正常使用時只有一臺油泵工作，只有在壓力、流量達不到設定值時，第二臺才工作，或第一臺油泵出故障時，第二臺自動開啟，以保證主機正常運行。

6、軸承位恒溫，只要電柜有電，油溫就保證在15℃以上，油溫高于50℃時，外接供水系統（用戶自備）自動工作，直至降到低于50℃，如果油溫連續15分鐘高于70℃，就要給主機發出一個停機信號。油泵自動循環：主機、油泵停機后，如果油溫低于15℃時，加熱器自動加熱，同時油泵自動工作5分鐘，以保證軸承筒里的溫度和油箱里的油溫相近，防止冬季上凍。

7、全新葉輪設計，優化物料流向，同等動力下比老型設備產量高30%。

高效制砂機的技術維護：

1、定期停機打開觀察門觀察制砂機 內部磨損情況，中心入料管、錐帽、葉輪上、下流道襯板、圓周護板、耐磨塊的磨損程度，磨損后應及時更換或修補，更換耐磨塊時應同時更換，保證耐磨塊重量相同。嚴禁破碎機工作過程中打開觀察門觀察內部工作情況 ，以免發生危險。發現葉輪體磨損及時更換找制造廠家修補。

特別注意，未經制造廠家同意，嚴禁私自自制葉輪，否則后果自負。

2、制砂機 采用美孚車用潤滑脂特級或3#鋰基脂，每工作400小時加入適量潤滑脂，工作2000小時打開主軸總成對軸承進行清洗，一般工作7200小時，更換新軸承。主軸總成上端軸承為游動端，下端軸承為固定端，裝配后用手扳動皮帶輪應轉動靈活。

3、傳動三角膠帶拉緊力大小應調整適當，以保證三角膠帶受力均勻，雙電機驅動時，兩側三角膠帶應進行分組選配，便其每組長度盡可能一致。應調整使兩電機電流差值不超過15A。

4、在制砂機 運行中，因該設備屬高速設備，應特別注意安全生產。有關人員應遠離設備，若需上機修理應在停機后進行。

高效制砂機的啟動順序：

1、排料→高效制砂機→給料

2、高效制砂機必須空載啟動，待高效制砂機運轉正常后方可給料。

3、停機順序與開機相反。

高效制砂機設備規格型號和技術參數：

型號	葉輪轉速(r/min)	最大進料邊長	通過量(t/h)(全中心入料/中心加瀑布入料)		電機功率	外形尺寸	主機重量(不含電機)(kg)
VC726L	1881-2499	35	60-102	90-176	110	3600*1969*2200	≤7055
VC726M			70-126	108-211	132
VC726H			96-150	124-255	160
VC730L	1630-2166	40	109-153	145-260	180	4600*2150*2480	≤10000
VC730M			135-200	175-340	220
VC730H			160-243	211-410	264
VC733L	1455-1934	55	165-248	215-415	264	5500*2563*3178	≤14020
VC733M			192-286	285-532	320
VC733H			238-350	325-585	400
VC743L	1132-1504	60	230-346	309-577	400	5850*2740*3031	≤21040
VC743M			246-373	335-630	440
VC743H			281-405	366-683	500

型號	葉輪轉速(r/min)	最大進料邊長	通過量(t/h)(全中心入料/中心加瀑布入料)		電機功率	外形尺寸	主機重量(不含電機)(kg)
VCU726L	1881-2499	55	86-143	108-211	110	3600*1969*2200	≤6955
VCU726M			98-176	124-253	132
VCU726H			132-210	143-300	160
VCU730L	1630-2166	65	150-212	162-310	180	4600*2150*2482	≤9910
VCU730M			186-280	203-408	220
VCU730H			220-340	245-480	264
VCU733L	1455-1934	80	230-338	255-497	264	5500*2563*3178	≤13820
VCU733M			268-398	296-562	320
VCU733H			327-485	373-696	400
VCU743L	1132-1504	100	305-467	362-678	400	5850*2740*3031	≤21240
VCU743M			335-506	379-746	440
VCU743H			375-540	439-800	500
